Важная заметка о настройке DPI (точек на дюйм): параметры, данные в этом уроке, применимы к файлам, размером 600 точек на дюйм. Если вы используете в своей работе файл размером 300 точек на дюйм, вам придется поделить все параметры пополам, чтобы получить такие же размеры полутонового шаблона, как здесь.
ЧТО ТАКОЕ ПОЛУТОНОВОЕ РАСТРИРОВАНИЕ?Полутоновое растрирование позволяет печатать градиенты и оттенки серого за небольшую цену, используя только черные чернила. Контролируя размер точек в полутоновом шаблоне, вы можете эффективно покрыть всю или часть бумаги черными чернилами, создавая у зрителя иллюзию серого цвета.

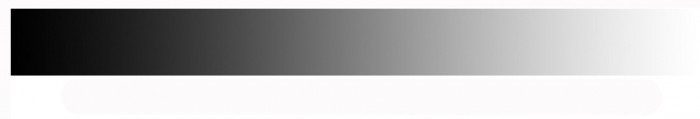

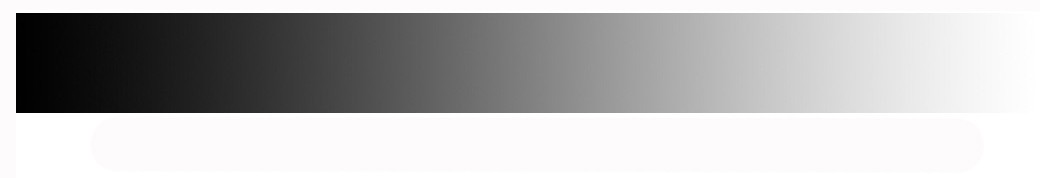

ПРЯМОЙ ГРАДИЕНТ:Нажмите на картинку, чтобы посмотреть изображение в полном размере и 100% качестве.
Это 8-битный градиент в серых тонах, созданный из черного, белого и всех оттенков серого. Градиент формируется с помощью оттенков серого, переходящего к светлому 255.

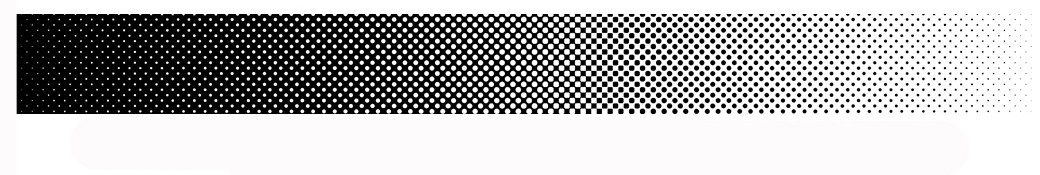

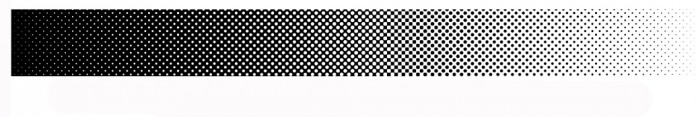

ПОЛУТОНОВОЙ ГРАДИЕНТ:Нажмите на картинку, чтобы посмотреть изображение в полном размере и 100% качестве.
Это градиент, созданный только из двух цветов – черного и белого. Градиент формируется с помощью черных точек, которые становятся все меньше и меньше. Обратите внимание, что 50%-ый Серый превращается в шаблон шахматной доски.
КАК ПРИМЕНЯТЬ ПОЛУТОНИРОВАНИЕ?Создание полутонирования намного более простой процесс, чем вы могли бы подумать. В отличие от Растовой Плотости Манги, где точки печатаются на липкой прозрачной монтажной пленке, полутонирование для печати создается в Photoshop.
ШАГ 1: ЕСТЬ ГОТОВЫЙ ШТРИХОВОЙ РИСУНОК ЧЕРНИЛАМИВам нужно создать чистый штриховой рисунок без тональных переходов. Линии должны быть черными с минимальным количеством серых краев. Мы добиваемся чистого черного и белого цветов. Используйте инструменты Осветлитель (Dodge tool), Ластик (Eraser), и корректирующие Уровни (Levels), чтобы «вычистить» линии.
ПРИМЕЧАНИЕ: Штриховой рисунок выполняется, обычно, по вашему выбору чернил и бумаги, и хорошего качественного экрана. В своем штриховом рисунке старайтесь добиваться некоторых уровней детализации, используя штриховку или полу-штриховку. Такие штрихи хорошо будут сочетаться с полутонами.
ПРИМЕЧАНИЕ: Этот штриховой рисунок был отсканирован с разрешением 600 точек на дюйм. Я очень советую сканировать свои комиксы и рисунки манга с таким разрешением, чтобы обеспечить достаточно большой размер изображения с целью предотвращения появления грязных серых разводов.
ШАГ 2: РАСКРАСКА ПОД СЛОЕМ С ЭСКИЗОМПосле того, как вы переключите режим наложения слоя со своим штриховым рисунком на Умножение (Multiply) (чтобы добиться практически прозрачного эффекта)¸ выберите свой метод для раскраски. Метод, изображенный здесь, осуществлялся с помощью планшета Wacom и твердого аэрографа с низким уровнем Потока (Flow). Неплохо было бы также использовать маски и градиенты.
ПРИМЕЧАНИЕ: Не делайте тона слишком темными, однако помните, что рисунок должен иметь хорошо сбалансированную структуру оттенков. Полутона, по природе своей, выглядят темнее, чем плоский тон, которым вы раскрашиваете. Используйте силу чистого черного и белого цветов. Черный и Белый создают очень мощный контраст, который может помочь привлечь внимание к определенным зонам. Обратите внимание, как велосипед выделяется на фоне гаражной двери.
ПРИМЕЧАНИЕ: Не нужно стараться делать все идеальным. Полутона уменьшают общее разрешение вашего рисунка, так что изъяны в тонах, как видно здесь, не будут особо заметны.
ШАГ 3: ПЕРЕНОС ЗАТЕНЕННОГО СЛОЯ НА НОВЫЙ ФАЙЛПосле раскрашивания скопируйте и вставьте затененный слой в новый файл (Файл – Новый) (File – New). Если вы затеняли свой рисунок на нескольких слоях, либо объедините их и затем скопируйте, либо отключите все слои, за исключением слоев с затенением, нажмите Выделить Все (Select All) (cmd/ctrl+A) и Скопировать Выделенное (Copy Merged) (cmd/ctrl+shift+C).
После вставки в новый файл, вы увидите свою работу с оттенками без обводящих линий. А это значит, что все готово к тому, чтобы превратить рисунок в полутоновое растровое изображение.
ПРИМЕЧАНИЕ: Сэкономьте себе время и создайте новый документ, типа 8-битового в градации серого (Grayscale), но не в цветах RGB или CMYK. Если ваш новый документ будет в RGB или CMYK, переведите его в градацию серого (Grayscale) в меню Изображение – Режим (Image – Mode).
ШАГ 4: КОНВЕРТИРОВАНИЕ ИЗОБРАЖЕНИЯ В ДВУХЦВЕТНЫЙ РАСТРВ меню Изображение (Image) нажмите Режим (Mode) и выберите опцию Растр (Bitmap).
ПРИМЕЧАНИЕ: Если ваш документ выполнен в RGB или CMYK, конвертируйте его в Градации серого (Grayscale) в меню Изображение – Режим (Image – Mode). Растр (Bitmap) нельзя выбрать до тех пор, пока изображение не будет переведено в градации серого.

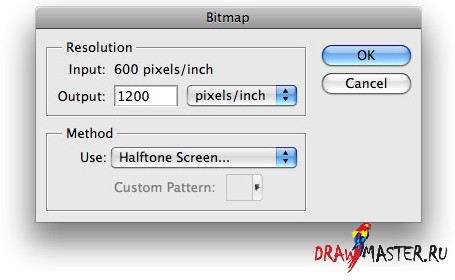

Появится окошко, где будет отображаться ваше входное разрешение, желаемое выходное разрешение и способ перевода. Тогда как в Растре (Bitmap) существует только черный и белый цвет, существует несколько способов смешения черного и белого в «фальшивые» оттенки серого.
Для комиксов и манги нужно будет выбрать из выпадающего меню «Полутоновый Растр…» (Halftone Screen…).
Что касается выходного разрешения, то нужно вводить число равное или в два раза больше входного разрешения. Я сканировал это изображение с разрешением 600 пикселей на дюйм, поэтому для выходного разрешения я устанавливаю значение 600 или 1200 пикселей на дюйм (позже я объясню, что дает удваивание разрешения).
Нажмите OK.

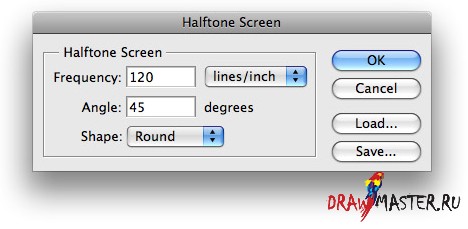

Появится окошко Полутонового Растра (Halftone Screen), в котором нужно будет ввести желаемые настройки для полутонового шаблона, который вы получите в результате.
Частота (Frequency) контролирует количество линий полутонов, которые появятся на квадратном дюйме (на базе 50% серого). Чем большее значение для Частоты (Frequency) вы выбираете, тем меньше будут полутоновые точки. Разные цифры могут дать очень эффектные результаты, поэтому не бойтесь экспериментировать, чтобы найти подходящий для вас результат.
ПРИМЕЧАНИЕ: Вот некоторые цифры, которые, по моему мнению, отлично подходят для Частоты (Frequency):
72 – 90 линий на дюйм: отлично подойдут для печати, особенно на лазерном принтере;
100 – 128 линий на дюйм: хорошо подойдут для уменьшения размера с целью предотвращения появления дефектов при печати. Используйте эти значения, если собираетесь размещать свои работы в сети.
Угол (Angle) настраивает общее направление полутонового шаблона. 45 градусов – стандартная настройка, которую выбирают для печати и просмотра.
Выпадающее меню Форма (Shape) отвечает за то, как полутон будет проглядывать через общую форму объектов. В комиксах и манге всегда использовались круглые точки, поэтому именно эту форму вам нужно и выбрать.
Я применю 120 линий на дюйм. Жмем OK.
Нажмите на картинку, чтобы посмотреть изображение в полном размере и 100% качестве.
Ваш рисунок теперь должен быть наполовину «затоненным»!
ПРИМЕЧАНИЕ: вышепредставленное изображение было уменьшено в размере, чтобы уместить здесь.
ДОПОЛНИТЕЛЬНЫЙ ШАГ: ПОНИМАНИЕ НАСТРОЕК DPI (ТОЧЕК НА ДЮЙМ) В РАСТРЕТак как в растре используется только черный и белый цвет, можно подгонять изображение по размеру без размытия, которое обычно появляется на RGB/CMYK изображениях.
Нажмите на картинку, чтобы посмотреть изображение в полном размере и 100% качестве.
Нажмите на картинку, чтобы посмотреть изображение в полном размере и 100% качестве.

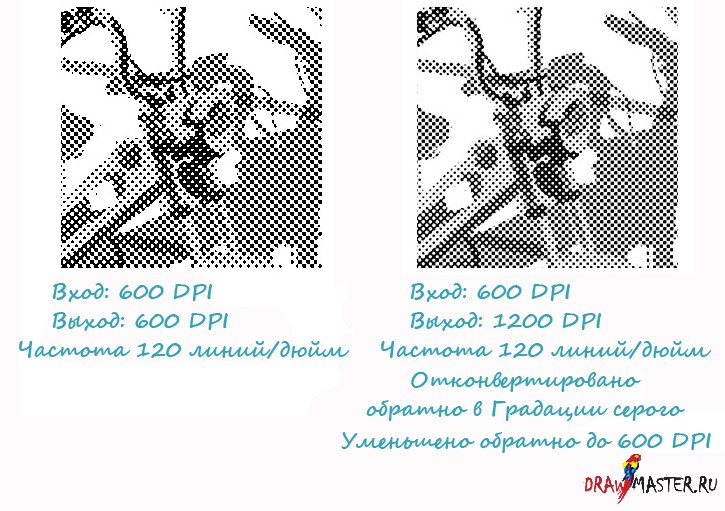

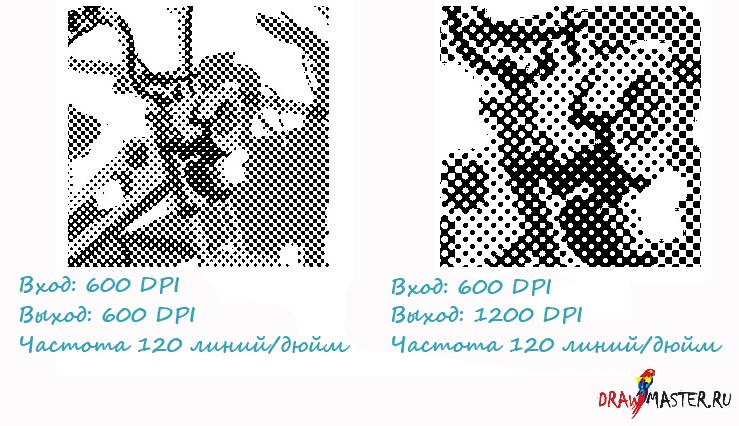

Примеры выше демонстрируют то, что происходит, когда вы удваиваете выходное разрешение конверсии растра. Размер изображения увеличивается вдвое и шаблон полутона становится более детализированным.
Хотя образец с разрешением 600 точек на дюйм будет также хорошо выглядеть на печати, как и изображение с разрешением 1200 точек на дюйм, у рисунка с разрешением 1200 точек на дюйм есть преимущество, особенно полезное для просмотра изображения на экране.

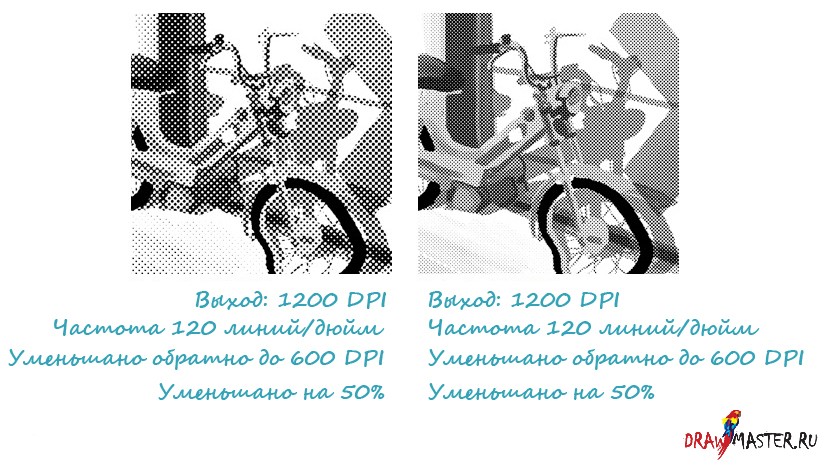

Если я конвертирую изображение с разрешением 1200 точек на дюйм обратно в градации серого, я смогу пройти по меню Изображение – Размер Изображения (Image – Image Size) и снова сделать разрешение 600 точек на дюйм, чтобы уменьшить полутоновое изображение до оригинального размера.
После возвращения к градиентам серого и разрешению в 600 точек на дюйм, изображение сжимается до своего оригинального размера. Через устранение контурных неровностей, черно-белое полутонирование растра с разрешением 1200 точек на дюйм получается сжатым, образуя тем самым оттенки серого, которые смягчают границы контрастов.
Тогда как это устранение контурных неровностей не обладает никаким эффектом – или может даже разрушить целостность полутона – в печати, оно делает изображение более подходящим для просмотра на экране. Точки в образце с входным разрешением 600 точек на дюйм не выглядят круглыми, по сравнению с точками на увеличенном изображении с разрешением 1200 точек на дюйм, которые действительно выглядят круглыми.

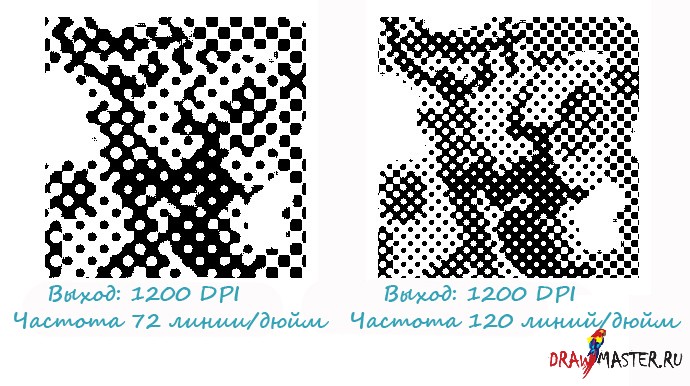

Также, здесь представлены примеры того, как изменение частоты линий на дюйм в вашем полутоне может кардинально изменить внешний вид вашего рисунка.
Нажмите на картинку, чтобы посмотреть изображение в полном размере и 100% качестве.
После уменьшения образцов, можно видеть, почему пример с частотой 120 линий на дюйм выглядит лучше на экране, а пример с частотой 71 линии на дюйм точно лучше подошел бы для печати.
ШАГ 4: КОПИРОВАНИЕ/ВСТАВКА КОНВЕРСИИ В ПЛОСКОСТЬТеперь, когда ваш рисунок отконвертирован, скопируйте и вставьте полутоновое затенение обратно в ваш файл со штриховым рисунком.
Разместите растр под слоем со штриховым рисунком, и сделайте этот слой видимым, если до этого он был отключен.
Нажмите на картинку, чтобы посмотреть изображение в полном размере и 100% качестве.
Успех! Получилась реалистичная картинка, правда? Если вы вставили свой растр, и он не совпадает с линиями штрихового рисунка, просто попробуйте подогнать растр под линии.
СОВЕТЫ И ЗАКЛЮЧИТЕЛЬНЫЕ СООБРАЖЕНИЯПРИМЕЧАНИЕ: У вашего изображения недостаточно контраста там, где вы ожидали? Вот вам хороший совет: Измените режим наложения полутонового слоя на Умножение (Multiply), чтобы позволить ему проявиться на сером рисунке под ним. Затем, измените Непрозрачность (Opacity) закрашенного серого слоя, чтобы подобрать желаемую контрастность растру!
ПРИМЕЧАНИЕ: Растр теперь представляет собой черные точки вперемешку с вашим серым рисунком, вместо белого. Такая печать возможна, но, вполне вероятно, что вы не увидите никакой существенной разницы в сравнении с образцом, напечатанным со слоем растра, НЕ переключенного на режим Умножения (Multiply).
DPI (точки на дюйм): Раз уж вы начали работать с определенной настройкой DPI, ПРИДЕРЖИВАЙТЕСЬ ЕЕ. Это избавит вас от головной боли при решении различных проблем с несовместимостью настроек DPI, которые отрицательно влияют на размер изображения. Именно поэтому я советую начинать с разрешения в 600 точек на дюйм или выше, и придерживаться его в дальнейшей работе!

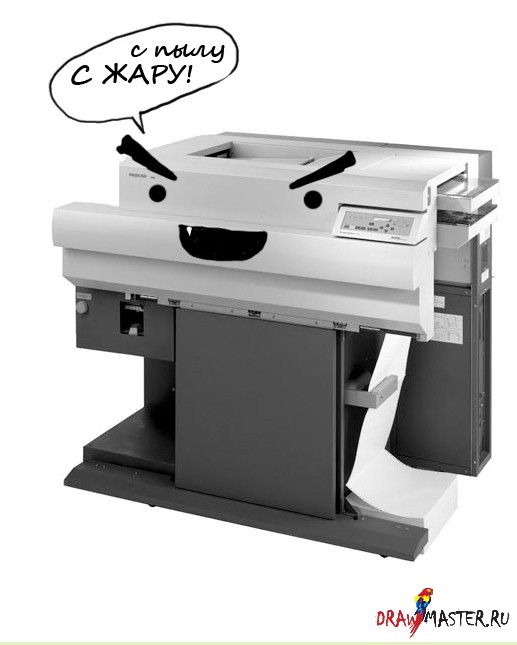

ИТАК…То, что мы делаем здесь с растрированием, это имитация эффектов, создающихся лазерными принтерами. Современные черно-белые романы и манга печатаются по лазерной технологии. Это быстро, дешево, и более точно, в отличие от других видов цифровой печати.
Тогда как не цветные лазерные принтеры применяют растрирование в процессе работы, даже если мы не конвертировали его, дело в том, что принтер будет сам решать, как будет выглядеть растрирование. В комиксах и манге шаблоны растра имеют вид текстуры. Они могут меняться в размере от рисунка к рисунку, в зависимости от настроения действий. Аккуратные зернистые растры, несомненно, более спокойные, чем крупные растры с грубой зернистостью. Конвертируя их заранее, вы – художник – берете в свои руки весь контроль над тем, как эти растры будут проявляться при печати.
Растрируйте отсюда!
Автор: Мэтью М. Ласковски (Matthew M. Laskowski), СШАЛокализация урока для вас подготовлена командой сайта: http://www.DrawMaster.ru
