Построение ткани на прямой и криволинейной плоскости.

Я не мастак красиво и витиевато писать, потому сразу прошу прощения за сухость изложения данного материала.

Для того чтобы правильно рисовать драпировки на человеческой фигуре, а это наиболее встречающееся их применение (кроме натюрмортов) надо понять систему построений и изменений плоскости ткани в зависимости от свойств ткани, ее положения на другой плоскости, освещения.

В этом разделе я не ставила задачу изучения свойств тканей и светотеневого анализа рисунка, а только лишь изложила свои соображения схем и построений драпировок лежащих на простейших фигурах - шаре, кубе, конусе и цилиндре.





Условные обозначения на всех иллюстрациях : А - условная плоскость. В - плоскость ткани.


Стрелочки - вектора смещений: красная - растяжение, провисание ткани под собственным весом, синяя - сжатие, образующее складку. Для более полной картины ткань изображена прозрачной.



Драпировка, (франц.), ткань, которой облекаются фигуры на картинах и в скульптуре, любое изображение плоскости ткани . Т.к. плоскость ткани по своей природе пластична, то положенная на любой объем (шар, куб, конус и пр.) образует складки (драпируется). Складки также возникают при любом смещении плоскости ткани, при помещении плоскости ткани на поверхность меньшей площади, при неравномерном растяжении или сжатии ткани.

Здесь мы рассмотрим наиболее часто встречающиеся случаи образования складок (драпировок).

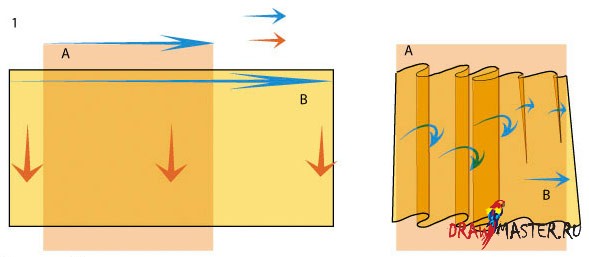

На рисунке изображена абстрактная плоскость А, меньшая по площади чем плоскость ткани В. Помещаем ткань на плоскость так, чтобы ее ширина соответствовала ширине плоскости (сжимаем по горизонтали) и получаем простейшую драпировку - прямые складки в одном направлении.

Бывают еще встречные складки. Это зависит от того в какую сторону направлен излом плоскости ткани.

В данном случае на лежащую ткань будет действовать только сила «сжатия», направление показано синими векторами.






Провисшая ткань.

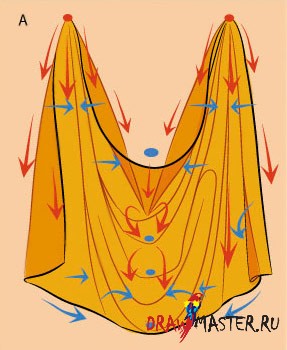

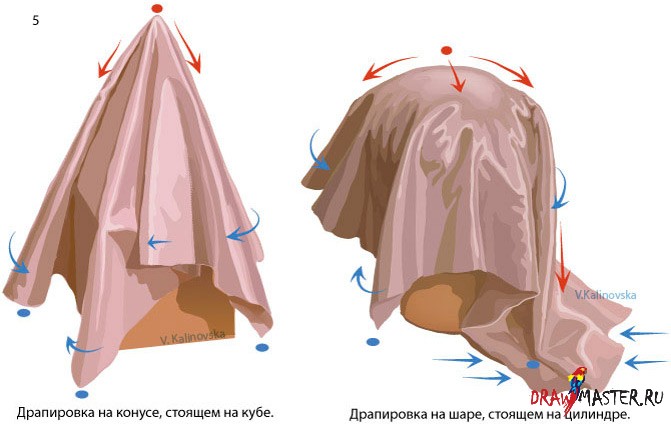

Красные стрелки показывают как может провиснуть ткань под собственным весом. Эти смещения возникают под действием силы тяжести,которая практически всегда направлена вертикально.

Синие стрелки - смещение ткани по горизонтали.

Черный контур показывает границы плоскости ткани, коричневым цветом обозначена возможная форма складок.

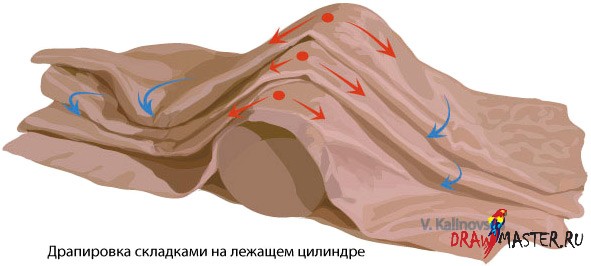

Красные кружочки показывают места наибольшего натяжения материала. Синие - места провисания, где натяжение минимально.

Стоит обратить внимание на то, что области провисания возникают всегда там, где вектора напряжения в ткани направлены навстречу друг другу,


В области провисания и минимального натяжения образуются складки (ткань драпируется), в то время как в области максимального натяжения складок не будет.

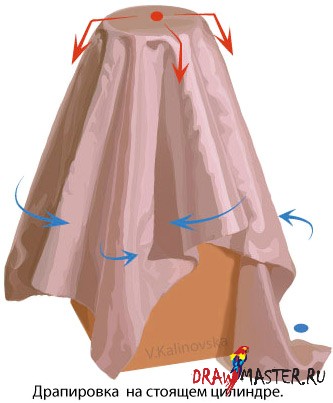

Тональный рисунок драпировки шелковой ткани. Точечный источник света (лампа) направлен прямо.

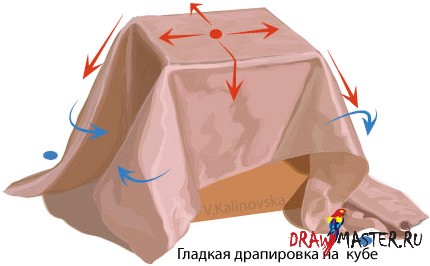

Стоит обратить внимание на то, что ткань в точках максимального натяжения повторяет форму того предмета, на котором лежит.

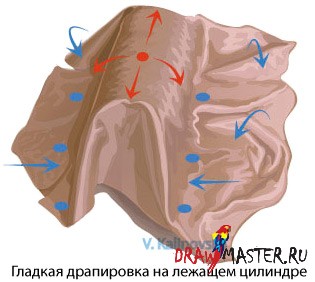

Особенно хорошо это видно на гладких драпировках. В точках полного касания (максимального натяжения) ткань облегает предмет, тогда как в углах, местах избытка ткани, собирается в складки, которые или свисают, или ложатся на другую ближайшую плоскость.

При этом верхние складки будут стараться принять форму рельефа нижней складки или поверхности.
